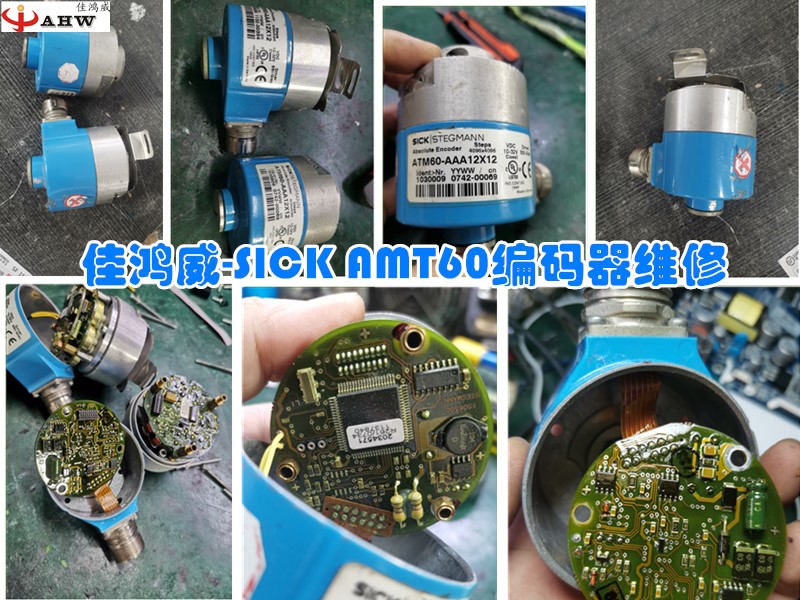

维修对象：SICK 西克（Stegmann）ATM60 系列绝对式多圈编码器（SSI、PROFIBUS DP、CANopen、DeviceNet 接口，13bit×13bit 最高 8192×8192 分辨率，∅58mm 外壳，实心轴/伺服法兰/盲孔空心轴多种安装）　常见故障：上电无输出、总线通讯不上、位置数据跳变乱码、多圈圈数错误、零点漂移、SET 零点按键失效、轴承磨损与进水损坏等

一、SICK编码器常见故障

SICK ATM60（Stegmann 斯泰曼，西克旗下）是 ∅58mm 工业标准外壳的绝对式多圈旋转编码器，采用磁电测量原理：13bit 单圈由永磁元件磁扫描实现，13bit 多圈由磁减速齿轮机构记录，无需电池，分辨率最高 8192×8192（约 26bit），供电 10~32V，防护 IP67（带轴封），配 SSI（格雷码/二进制）或 PROFIBUS DP（RS-485）、CANopen、DeviceNet 接口，实心轴 ∅10mm、伺服法兰 ∅6mm、盲孔空心轴 ∅15mm 多种机械接口，带 SET 零点设置按键与可编程分辨率，广泛用于风电光伏、物料搬运、纺织、包装、印刷与港口机械的绝对位置反馈。深圳佳鸿威维修中心常年承接 SICK 编码器维修，客户送修的高频故障包括：

• 上电无输出、无信号，SSI/PROFIBUS 通讯不上，PLC 读不到位置数据；
• PROFIBUS 掉站、地址或波特率设置异常、总线诊断报错；
• 位置数据跳变、乱码、数值不对、单圈值或圈数卡死不变；
• 多圈圈数错误、断电后计圈不准（磁减速齿轮机构故障）；
• 零点漂移、定位不准、重复精度差；
• SET 零点按键失灵、参数（分辨率缩放/预设值）丢失；
• 供电反接、浪涌击穿导致板卡烧毁；
• 轴承磨损、轴卡死、转动发涩异响；
• 进油进水、密封老化、M23 接口或电缆断芯。

二、故障原因分析

• 无输出/通讯不上：板卡供电电路损坏（DC-DC 失效、保护断开）、总线收发芯片（RS-485）被浪涌击穿、连接帽内地址/波特率拨码设置错误或终端电阻未接入；
• 数据跳变/乱码：磁传感组件（Hall/磁阻元件）性能劣化、信号放大与处理电路元件失效，或电缆屏蔽接地不良引入干扰；
• 圈数错误：ATM60 多圈计圈靠磁减速齿轮机构，强震动或轴向冲击会造成齿轮机构错位、磁环移位，这是磁电多圈编码器特有的故障，需拆解重新装配校准；
• 零点漂移、精度差：磁环与传感头相对位置偏移、轴承间隙过大，需重新装配并做重复精度验证；
• 机械类损坏：轴承受超载（实心轴型允许径向 300N、轴向 50N）、密封失效进油进水，导致转动发涩、卡死；
• 参数丢失：供电异常导致分辨率缩放、预设值（Preset）等设置丢失，需按原机工艺重新写入。

三、佳鸿威编码器维修流程与内容

• 免费检测：收到编码器后上电测试，读取通讯与位置数据，出具检测报告，报价确认后再维修，修不好不收费；
• 参数备份：维修前先读取并留存分辨率缩放与预设值设置（仅限自有或授权设备），修好后按原参数回写；
• 磁电与机械修复：洁净环境拆解，重新装配校准磁减速齿轮机构与磁环，更换轴承、密封件与损坏的轴；
• 板卡级维修：电源电路、总线收发电路、磁传感信号处理电路芯片级检修，更换击穿器件、修复 M23 接口与电缆；
• 整机测试：专用测试台通电跑合，验证通讯、零点、分辨率、重复精度与转速下的输出稳定性；
• 老化交付：连续老化后包装发货，附维修报告，三个月质保。

四、可承接维修的 SICK 编码器型号

ATM60 全系列绝对值多圈编码器：ATM60-AAA12X12、ATM60-P4H13X13、ATM60-PAH13X13 等 SSI/PROFIBUS DP 型号；同品牌另承接 ATM90、AFM60（模拟量/Sine Cos）、EKS36、DGS80、DNS60 增量编码器及 DME 测距传感器；并提供编码器数据备份与参数迁移服务。同栏目其他服务：TR 编码器维修、倍加福 PVS581 编码器维修、亨士乐编码器维修、德国SEW伺服电机/SICK编码器维修，更多见 仪器编码器维修。

五、选择佳鸿威的理由

• 深耕工控维修十余年，编码器维修案例丰富，配备专用测试台与洁净装配环境；
• 维修费用远低于换新，进口编码器无需等待长交期，多数常规故障 1~3 个工作日交付；
• 先备份参数后维修，修后按原工艺回写，上机即用；
• 修不好不收费，全国邮寄维修，质保三个月，可开票。

六、常见问题（FAQ）

Q：ATM60 断电后圈数不对，是电池没电了吗？　不是。ATM60 多圈采用磁减速齿轮机构计圈，无需电池；圈数错误多为齿轮机构受震动错位，需拆解重新装配校准，寄来即可处理。

Q：维修后精度能保证吗？　我们更换同规格轴承与传感组件后在测试台验证零点、分辨率与重复精度（ATM60 标称重复精度 0.1°），合格才出货，高精度应用可提供测试数据。

Q：只知道型号 ATM60-AAA12X12，能修吗？　可以。请提供铭牌照片与完整订货号（Art.Nr.），并说明接口类型（SSI/PROFIBUS）与故障现象，便于快速定位。
