松下MBDH伺服驱动器维修
松下MBDH伺服驱动器维修
型号：MBDHT2510
故障现象：ERR12报警
故障分析：根据故障代码查询为伺服器过压报警，客户反应是在通电使能后就报此故障代码，报过压原因有电源电压高过了允许输入电压的范围。逆变器上 P、N 间电压超过了规定值。 电源电压太高。存在容性负载使得线电压升高。
1）未接再生放电电阻。
2）外接的再生放电电阻不匹配，无法吸收再 生能量。
3）驱动器（内部电路）有缺陷。
静态测量电压检测回路元件正常。通电测量经AD7401工作电压正常。直流母线电压和电压检测点供电电压正常。初步确定为电压检测处理后级或主板CPU故障。在排除主板和制动单元故障外重点检查驱动器内部电压检测电路。经分析测量发现B1175的电源IC无电压输出。更换后电压正常。重新上电连接电机后一切正常。
佳鸿威维修松下伺服驱动器系列：MSD、A4、A5系列。可修复松下伺服驱动器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等
型号：MBDHT2510
故障现象：ERR12报警
故障分析：根据故障代码查询为伺服器过压报警，客户反应是在通电使能后就报此故障代码，报过压原因有电源电压高过了允许输入电压的范围。逆变器上 P、N 间电压超过了规定值。 电源电压太高。存在容性负载使得线电压升高。
1）未接再生放电电阻。
2）外接的再生放电电阻不匹配，无法吸收再 生能量。
3）驱动器（内部电路）有缺陷。
静态测量电压检测回路元件正常。通电测量经AD7401工作电压正常。直流母线电压和电压检测点供电电压正常。初步确定为电压检测处理后级或主板CPU故障。在排除主板和制动单元故障外重点检查驱动器内部电压检测电路。经分析测量发现B1175的电源IC无电压输出。更换后电压正常。重新上电连接电机后一切正常。
佳鸿威维修松下伺服驱动器系列：MSD、A4、A5系列。可修复松下伺服驱动器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等
佳鸿威维修服务热线：0755-28916839、13640994287肖先生

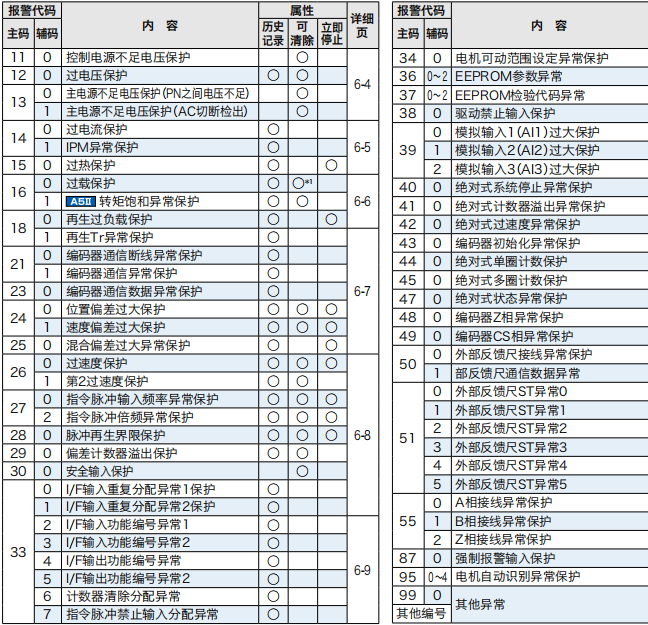

常见故障代码
