设备类型：YAMAHA 雅马哈 RCX340 机器人控制器（4 轴 SCARA/直交机器人控制，配 YK/YK-X 系列机械手，支持 EtherCAT/CC-Link/DeviceNet 扩展，脉冲与总线两种控制方式）　故障现象：控制器上电无显示、状态灯异常，报报警代码后停机，机器人伺服不动作，复位无效

一、故障现象

东莞某电子组装厂一台 YAMAHA SCARA 机器人（配 RCX340 控制器）在换班开机时突然无法启动：控制器前面板无显示、指示灯不亮，客户重启多次无效，产线组装工序停摆。客户通过顺丰将控制器整机寄修我司，希望尽快恢复生产。

二、检测过程

收件后我们按流程做了完整检测：

• 外观与电源检查：输入 24V 正常，控制器内部无焦糊味；上电测各路输出轨，主控 5V/3.3V 轨电压为 0，确定电源转换链路异常；

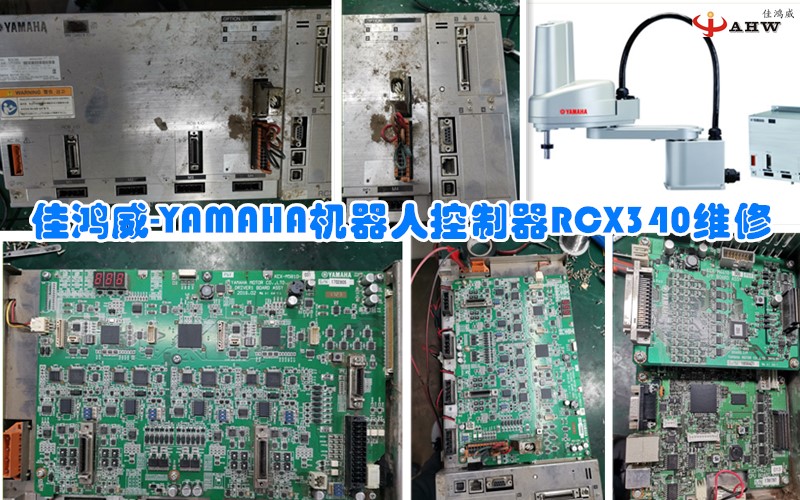

• 主板检测：拆解后发现主板 DC-DC 电源模块旁电解电容鼓包，输出级 MOS 管击穿，为无显示的直接原因；
• 驱动板检测：进一步测量发现第 2、3 轴驱动通道功率器件击穿，与现场电机线缆长期振动摩擦破皮短路相吻合；
• 通讯与接口检查：EtherCAT/通讯光耦、编码器接口器件完好；连接器有轻微氧化，做清洁处理；
• 日志确认：通过维修工装读取报警记录，确认停机前有轴电流异常报警，与驱动板故障一致。

三、维修内容

• 更换主板 DC-DC 电源模块及全部鼓包电解电容，恢复 5V/3.3V 及各辅助电源轨，逐级验证纹波；
• 更换击穿的功率 MOS 管与驱动芯片，修复第 2、3 轴驱动通道，做通道波形与死区验证；
• 清洁并修复氧化连接器，检查安全回路接线与抱闸控制通道；
• 配合客户排查并建议更换电机动力线缆（磨损处包扎处理，避免再次短路）；
• 整机通电自检：各轴手动点动、原点复归、报警复位、通讯联机逐项验证。

四、测试与装机

修复后控制器在我司测试台上完成 48 小时连续运行老化：

• 带电机空载与带载各运行 24 小时，轴温升、电流稳定，无报警；
• 原点复归精度与重复定位精度校验合格，通讯联机稳定无丢包；
• 安全回路（急停、门锁、抱闸）动作测试正常。

客户复装后开机一次性通过，产线恢复。跟踪两个月无复发，后续我们为该客户建立了控制器保养档案。

五、RCX340 常见报警与维护建议

RCX340 常见故障还包括：控制器无显示、报警代码停机（如轴过流、编码器异常、通讯超时）、伺服不动作、抱闸控制异常、示教与联机失败、主板与驱动板损坏。日常维护建议：

• 定期检查动力与编码器线缆的拖链弯曲半径与磨损，避免破皮短路；
• 保证控制器散热良好，电柜温度控制在 45℃ 以内，可显著延缓电容老化；
• 控制器急停与断电操作要规范，避免异常断电造成参数与系统损坏；
• 出现轴电流、编码器等报警及时停机检查，不要带病运行，防止故障扩大至主板。
